Heliógrafodefinicion-significado-vocabulario-lexico-meteorologia-meteorologico

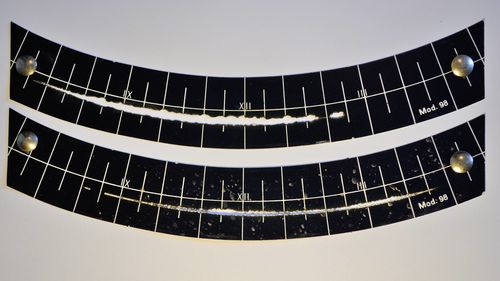

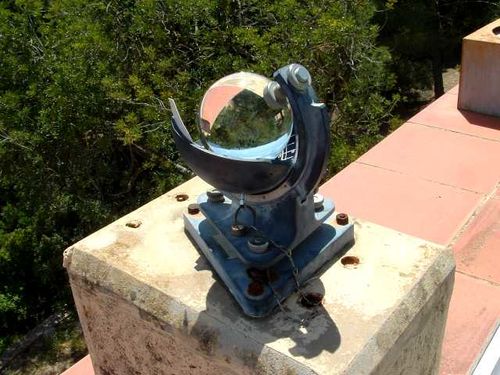

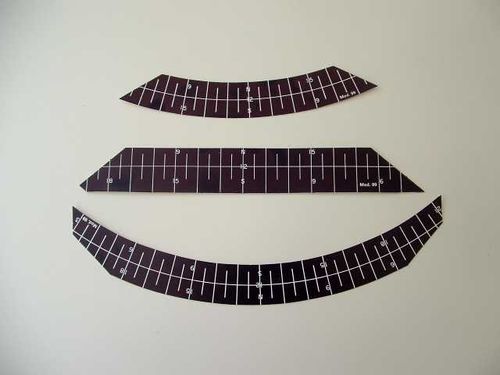

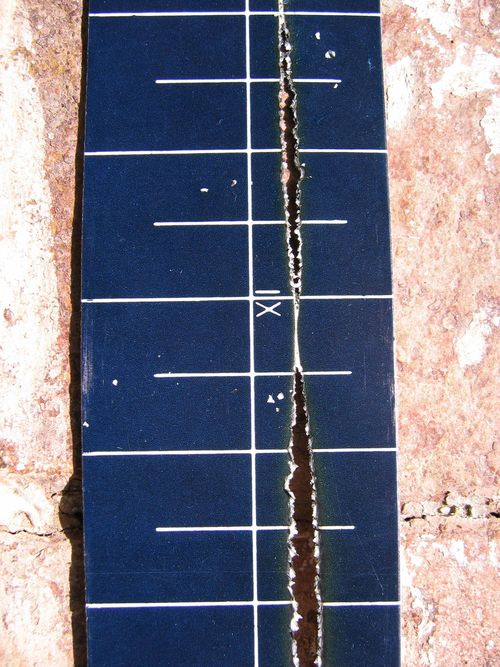

Instrumento que registra los periodos de radiación solar suficientemente intensa para producir sombras definidas. Este tipo de instrumento también se denomina heliofanógrafo. Aunque han existido diversos modelos de heliógrafo, como los de Jordan, Marvin o Pers, el más extendido es el de Campbell-Stokes, inventado por John Francis Campbell en 1853 y modificado por George Gabriel Stokes en 1879. Sirve para registrar la duración de la insolación y, para ello, consta de una esfera de cristal (típicamente de 10 cm de diámetro) que actúa como una lente convergente en cualquier dirección que reciba los rayos solares y los concentra sobre una banda de cartulina, quemándola cuando la intensidad solar es suficiente y dejando una traza carbonizada. La esfera está montada concéntricamente dentro de un casquete esférico de metal, sobre cuya superficie interior -y sujeta por medio de unas ranuras especiales- se coloca cada día una banda de cartulina, cuya forma varía de una época del año a otra. De esta forma, la cartulina se mantiene siempre a la misma distancia del foco de la lente esférica, independientemente del movimiento aparente del sol a lo largo del día y de la estación. Para facilitar la interpretación, dichas bandas poseen una escala impresa con marcas que representan intervalos de 30 minutos.
